【カナイ】 F-C120 フリーダムコーナー120【取寄品】

旧商品コード215-1734
商品コード：2200091734
柱と土台、柱と横架材の接合に使用します。

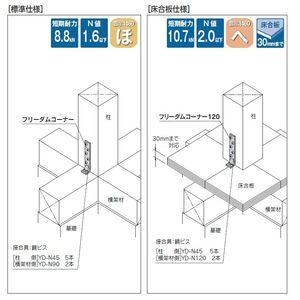

標準仕様は、告示第1460 号表三（ほ）に定める羽子板ボルトくぎ孔付（必要耐力8.5kN）に該当。床合板仕様は告示第1460 号表三（へ）に定める10kN 用引き寄せ金物（必要耐力10kN）に該当。床合板（30mm）まで対応可能です。（フリーダムコーナー120）

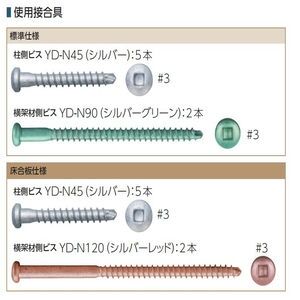

使用接合具
柱側ビス YD-N45（シルバー）：5本
横架材側ビス YD-N120（シルバーレッド）：2本

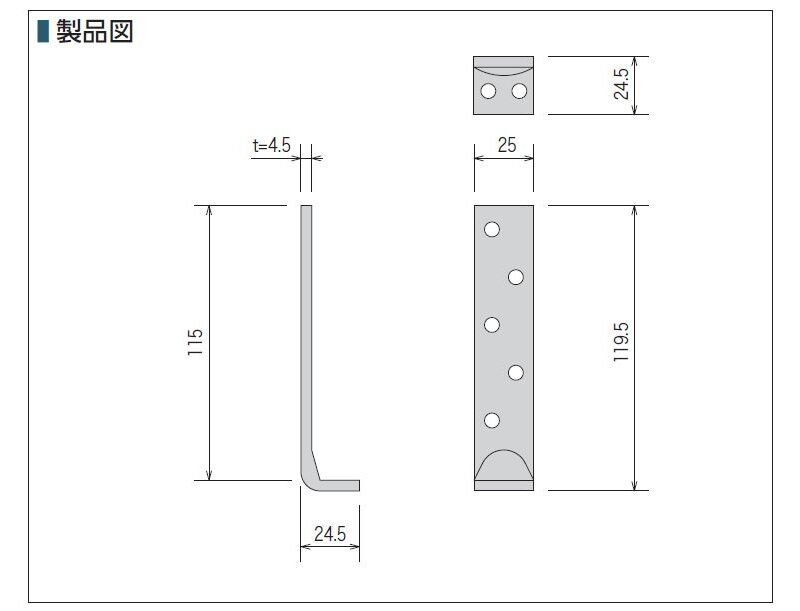

材質：JIS G 3302　SGHC または JIS G 3131　SPHC　4.5ｔ
表面処理：デュラルコート
耐力
短期基準接合引張耐力10.7kN（床合板あり）
短期基準接合引張耐力13.9kN（床合板なし）
法規制：国土交通省告示第1460号1項2号表三（へ）に該当
試験機関
ハウスプラス確認検査（株）HP03-KT011（床合板あり）
ハウスプラス確認検査（株）HP05-KT024（床合板なし）
付属金物：YD-N45：５本 YD-N120：２本
特　長
● 柱と横架材の接合に使用する金物で、特に横架材が十字に交差した場合でも１個の止め付けで耐力を有します。
● 和室の真壁等において使用可能な形状にしております（幅25mm）。
● 特に背割の柱には最適です。
● 床合板（剛床仕様）30mmまで対応します。（床合板仕様のみ）

注意点
● 所定の耐力を確保する為、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

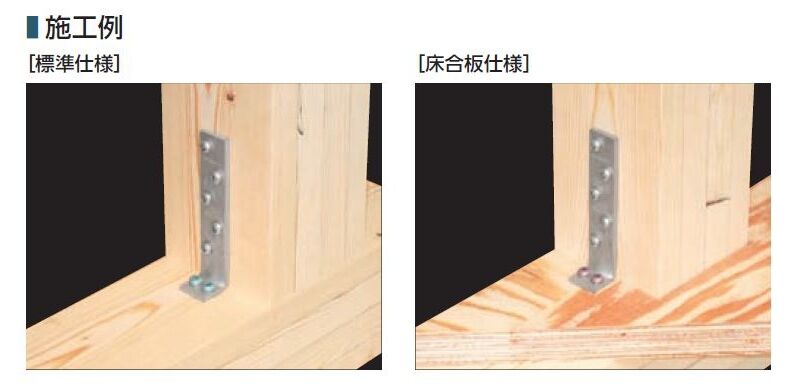

●Ｌ 曲げ長いプレートの方を柱側に短いプレートの方を横架材にして使用、YDN45５本で柱に止め付け、YD-N120 ２本で横架材に止め付けます。
● フリーダムコーナー120を床合板なしでご使用の際は、厚み120mm以上の横架材をご使用ください。
