【タナカ】 AA154000 リフォームコーナー15kN用【取寄品】

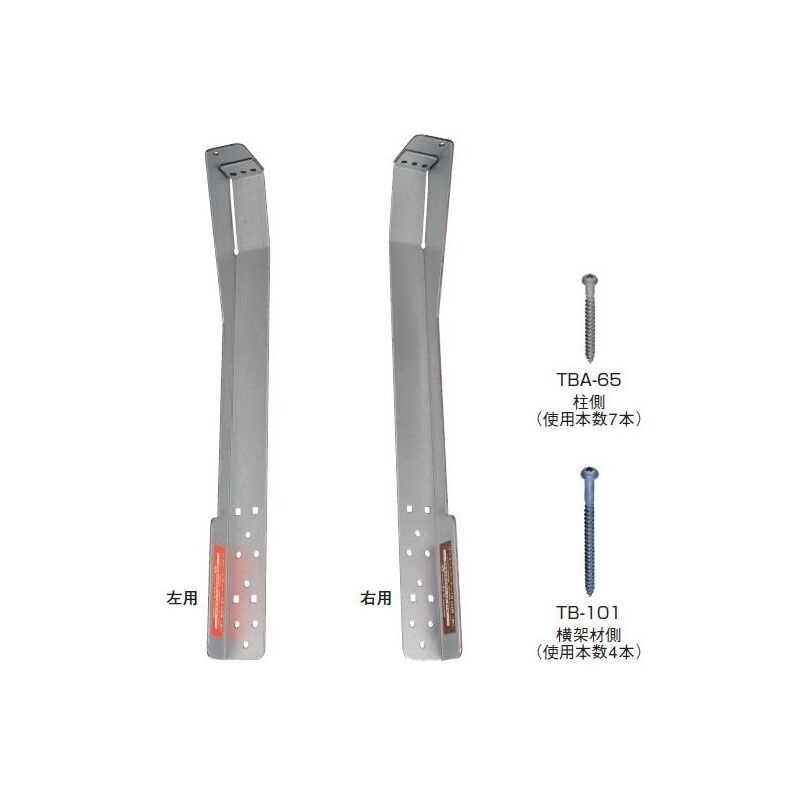

1箱(左右各5個)分の付属金物：TBA-65（70本）　TB-101（40本）
重量（kg/ケース）：12.4
材質：JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC
表面処理：溶融亜鉛めっき鋼板（Z27）

用途・特長
柱と横架材の接合に使用します。
１．既存木造住宅の耐震補強に最適です。
２．柱頭部に取り付ける際、金物が長いので天井を壊さずに取り付けが可能です。
３．横架材側のビス位置を柱面から32mmにしましたので、施工しやすくなっています。
４．ハウスプラス確認検査（株）による接合部性能試験済み商品です。

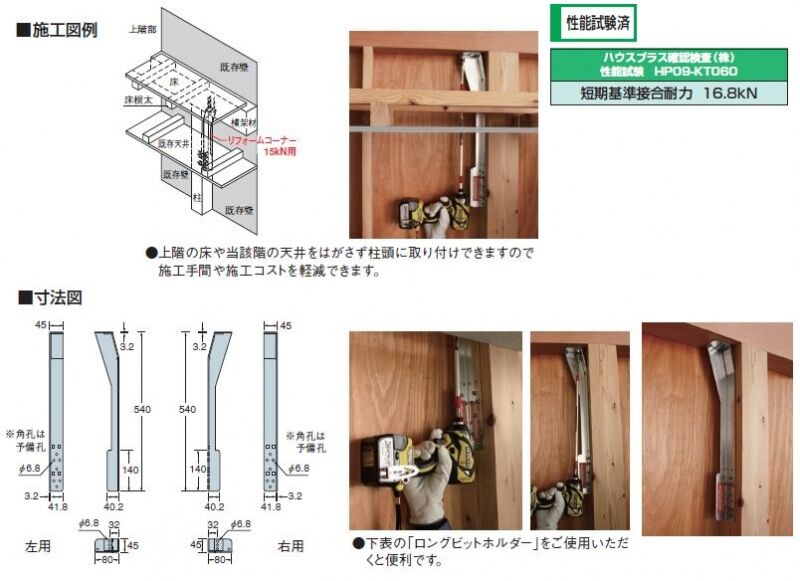

施工方法
１．金物本体の長辺側を柱に押し付けながら、短辺側を横架材に突き付けて位置を合わせます。
２．付属の専用ビスTBA-65を柱側の丸孔に7本とめ付けてください。（角孔は予備孔です。）
３．付属の専用ビスTB-101を横架材側に4本とめ付けてください。
注意事項
●柱には「ほぞ加工」をしてください。
●腐朽、腐食、湿った木材への取り付けは避けてください。
●指定の用途以外には使用しないでください。
●けが防止のため手袋、保護メガネ等を着用し作業を行ってください。
●金物取り付けの際、安全を考慮した姿勢と足場を必ず確保してください。
●ビスを施工する際には、以下の点にご注意ください。
・バッテリー式インパクトドライバーをご使用ください。コード式、エアー式は使用しないでください。
・ビス頭が金物に接するまでねじ込んだ後、増し締めをしないでください。
・金物面に対して垂直に施工してください。斜め打ちは、しないでください。
・一度ねじ込んだビスを抜いて、再使用はしないでください。
・堅木、木材のフシ部分への施工の際は、下穴をあけてからねじ込んでください。
●引き寄せ機能はありません。
